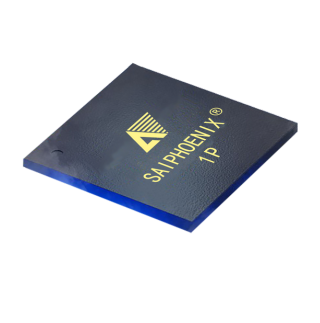

SALPHOENIX 1P

LED显示、视频处理、机器视觉、工业控制

产品简介

PH1P系列FPGA是安路科技推出的“凤凰”系列全新平台产品,包含35K~100K LUTs、丰富的高速IO、DDR2/3/4与LPDDR4存储接口和丰富的IP资源。

芯片内部集成了丰富的硬核单元,提供512Mb~1Gb内存、MCU硬核、2个MIPI D-PHY v2.0硬核、HXT收发器、PCIe硬核

定位轻量嵌入式、高集成度、高性价比的可编程逻辑市场。PH1P通过特殊功耗优化,能够在同等的应用下,提供更佳的性能与功耗表现。

PH1P系列可以应用于LED显示、视频处理与监控、通信基础设施、医疗、工业控制、消费电子等市场。对性能、功耗、成本、与硬件体积敏感型应用的需求,PH1P为您提供具有性价比的全套效能解决方案。

  • 产品特色
  • 应用场景
  • 资料下载

产品特色

  • 器件特色

    轻量化、高集成度、高性价比的全新复杂可编程逻辑器件

  • 高性能大容量可配置逻辑块

    逻辑规模从38189~129024 LUTs
    ERAM资源从2160~6000 Kb

  • 高性能数字信号处理单元

    可支持两输入加法器、三输入加法器、乘法器和算术逻辑单元
    支持独立的27x18,9x9乘法器

  • 高性能串行收发器

    支持HXT 8 Lane,速度可达10.3125Gbps/Lane

  • 集成PCIe硬核

    支持PCIe Gen3 X4

  • 内存与存储接口

    内置 512Mbit~1Gbit 大容量高速内存
    支持DDR2/3/4接口,速度可支持1066Mbps
    定向支持LPDDR4

  • 高性能硬核

    MCU处理器:RISC-V MCU硬核
    专用MIPI: 2 × MIPI D-PHY v2.0 硬核,支持 2.5Gbps/Lane

  • 丰富与灵活的IO

    支持LVCMOS 12/15/18/25/33、LVDS、subLVDS、LVDS-E,LVDS速度最大可支持1.25G~1.5Gbps

  • SEU检错和纠错

    支持单bit检错和纠错、支持双bit检错

  • 封装丰富

    324、484、676等封装,满足客户市场需求
